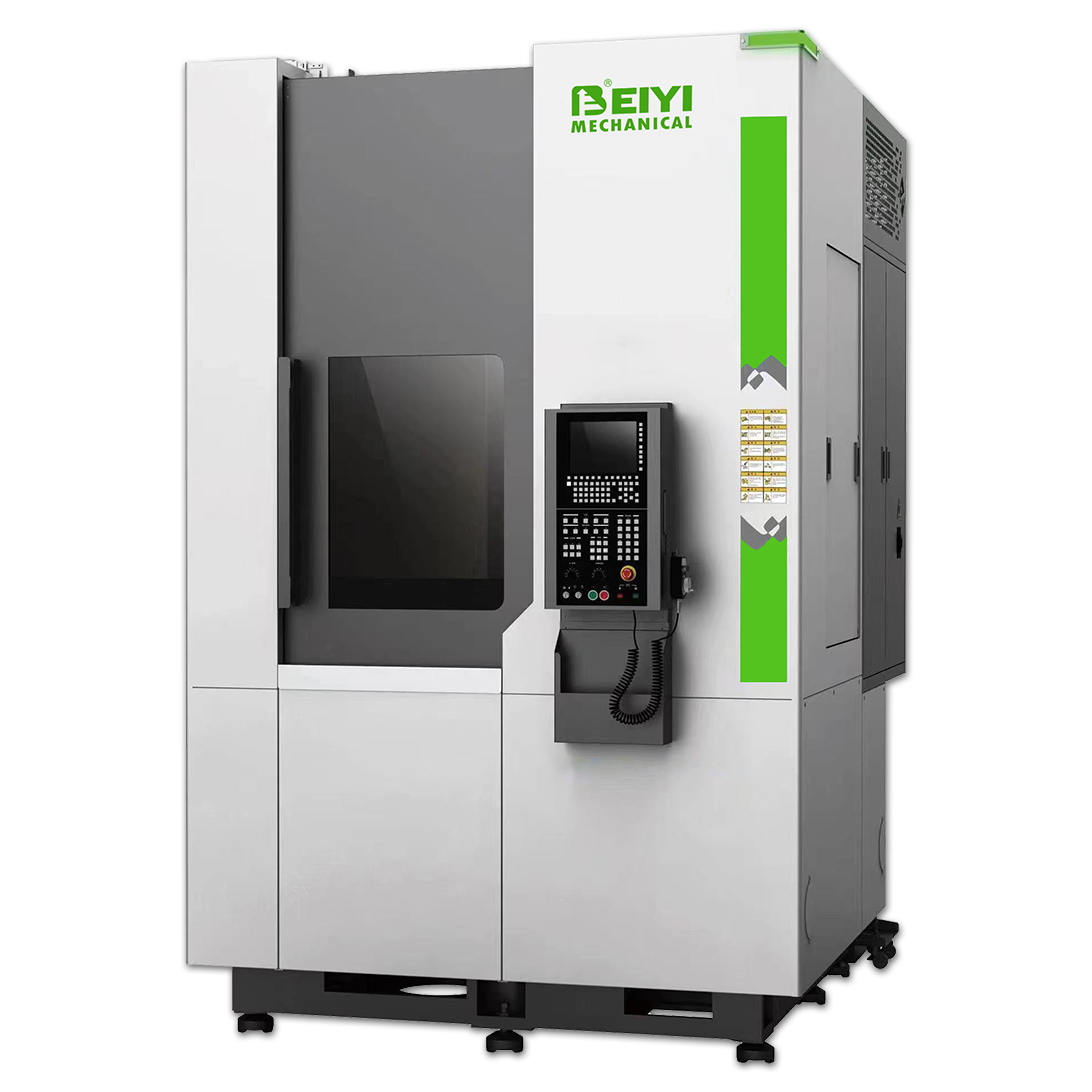

BYVT6070立式車床

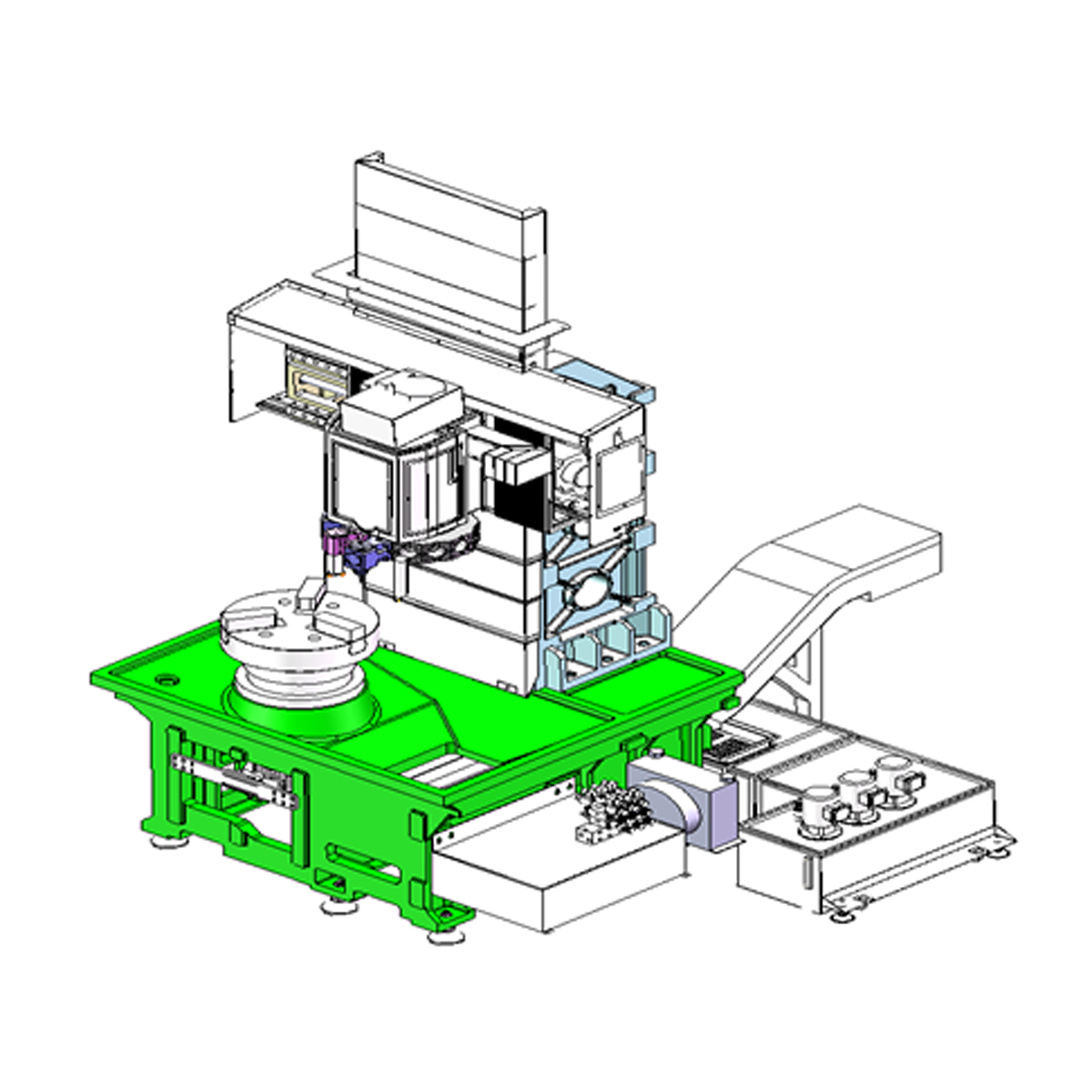

一、机床简介

BYVT6070立式车床是一款高速、高效、高刚性的加工设备，粗精一体化、工序集约化加工。机床采用全封闭防护罩，防止粉尘腐蚀机床部件，主要配置采用进口，有一部分采用台湾知名企业的部件，增强机床的稳定性及延长机床的使用年限，整机造型稳重大方，主要针对汽车制动鼓、轮毂、电机壳及阀门等产品需求。

夹具：采用液压卡盘（立车专用），具有防水防尘功能。

驱动：采用高端精密滚珠丝杠来驱动，快移速度为12m/min，具有良好运动进度和动态特性，从而大幅提高加工效率。

刀塔：刀塔采用三和伺服动力刀塔，伺服电机高速分度，牙盘精密定位，液压锁紧结构。换到速度快，定位精度高，可靠性强的特点。

二、 BYVT6070数控立式车床标准参数

加工能力	最大回转直径	φ700mm
	最大车削直径	φ600mm
	过托板最大车削高度	550mm
	过托板最大车削直径	Φ255mm
行程	X轴	610mm
行程	Z轴	650mm
快移速率	X快速快移率	12m/min
快移速率	Z快速快移率	12m/min
主轴	主轴转速	100-500r/min
	主轴电机功率	22Kw/1000rpm
	主轴端面形式	A2-11
	主轴轴承等级	日本NTN P5级
	前轴承	NN3032SKM
	后轴承	NN3026SKM.
	主轴外径	φ160mm
	主轴内经	φ80mm
出厂精度	重复定位精度	±0.003mm
	定位精度	±0.005mm
	最小定位单位	0.001mm
卡盘和刀塔	三爪中实液压卡盘	21寸
	工位	12
	刀塔中心高	125mm
	刀架形式	BMT65动力刀
控制系统	标准配置	发那科
	X伺服电机	27NM/2000RPM
	Z伺服电机	27NM/2000RPM
	主电机	22KW/1000RPM
	显示器	中文显示
	传输接口	USB
切削冷却系统	冷却电机	180W
	泵出水量	50L/min
	切削液箱容量	300L
	自动排屑机
电力需求	电源	380V
	电能消耗	35KW
	机床在下列条件下能长期稳定工作	温度5~38°
	环境湿度	＜85%
设备其他参数	液压泵站	2.2KW/50Hz-50L
	设备重量	约8.2吨
	占地面积（长X宽X高）	2380X1815X3120
