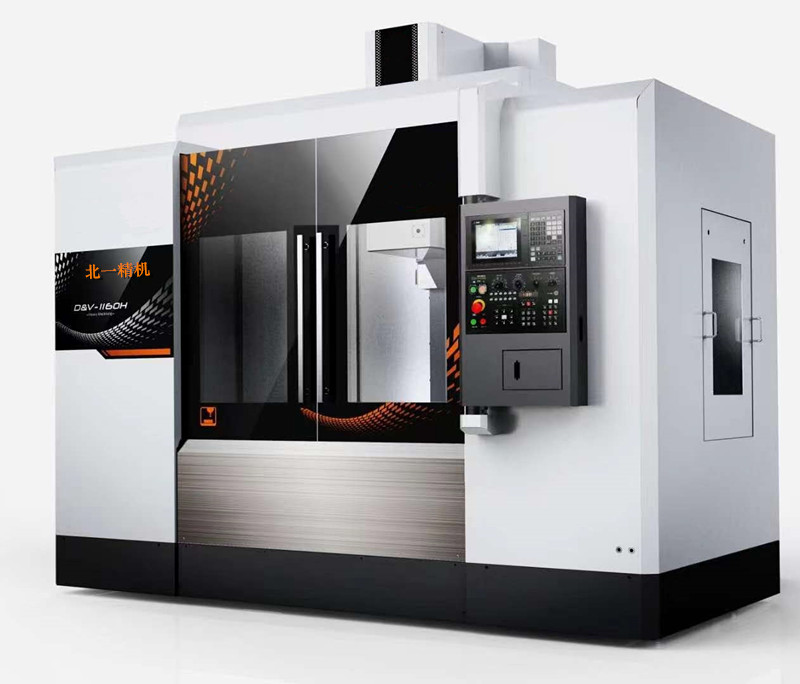

高速加工中心BYVM1165

一、机床简介

BYVM11650立式加工中心是具有国内领先水平的新一代加工中心，加工适用范围广，具有高刚性、高精度、高速度、高效率、高可靠性、大扭矩等特点。

本机床适用于汽车、摩托车、航空航天、机械制造、缝纫机、电机、仪器仪表等行业的阀类、凸轮、模具、板盘类和箱体类零件的加工，可用于中小批量多品种加工生产，也可以进入自动线进行批量生产。

使用该机床可以节省工艺装备，缩短生产准备周期，保证零件加工质量，提高生产效率。

二、性能特点

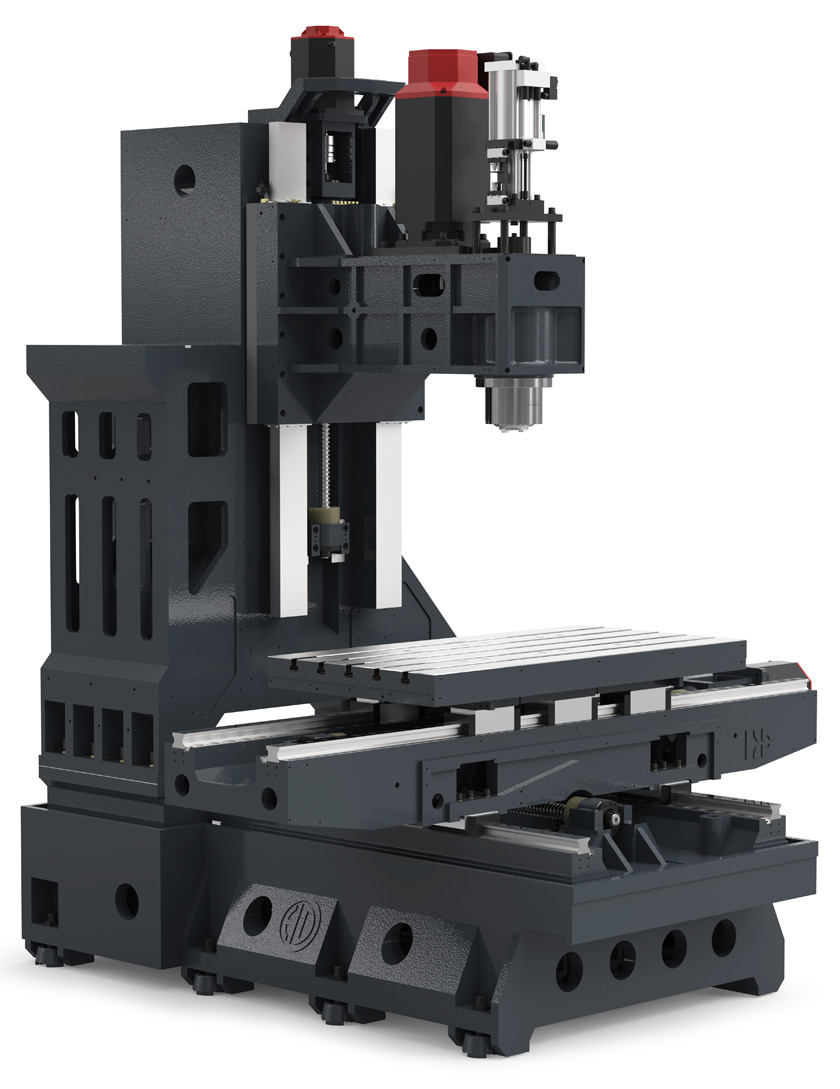

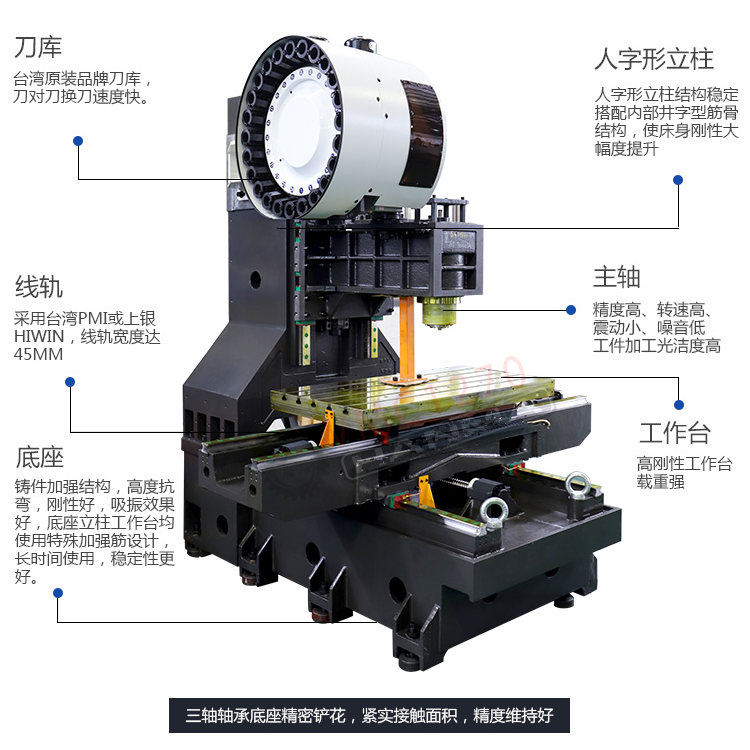

1、应用计算机辅助设计（CAD）系统完成机床最优结构计，机床整体结构采用树脂砂型铸造，箱形结构，厚壁多筋，并经多道应力消除工序，使得机床具有良好的刚性。

2、三个进给轴均采用台湾银泰直线滚柱导轨支撑。X、Y、Z轴无论是高速移动或是轻、重负荷切削都可达到更高定位精度。

3、主轴轴承采用进口预压高精密斜角滚珠轴承，给予主轴最大刚性和最高精度；采用大扭矩交流伺服主轴电机，能进行强力切削，特别适用于高速加工场合，提高加工精度和光洁度，缩短加工时间。

4、X、Y、Z三轴均采用大扭矩交流伺服电机与高精度滚珠丝杠直接传动，适宜于工件高精度强力切削；

5、大功率、大流量、高扬程冷却泵，对加工工件提供良好的冷却。

6、操作面板按人机工程学科学布局，符合安全规范，旋转设计，易于操作；空气开关、按钮、波段开关等均采用名牌优质元器件，保证了整体机床的高可靠性；便携式手持摇控单元盒，极大地方便了对刀、试切。

7、采用高性能、高可靠性的高速微处理器台灣新代系统，智慧型警示显示，自诊断等功能方便使用、维护；多段预读控制尤其适合于高速大容量程序的模具加工和教学演示；配备的RS232通信、网络连接、CNC通信等功能，大大增强了系统的可扩展性。

标准规格参数：

内容		单位	性能参数
工作台	工作台面积	mm	1200×600
	T型槽	mm	5×18-90
	工作台最大承重	kg	800
行程	X轴行程	mm	1100
	Y轴行程	mm	600
	Z轴行程	mm	600
	主轴鼻端至工作台面距离	mm	130-730
	主轴中心至立柱导轨面距离	mm	680
主轴	主轴孔锥度	-	BT40
主轴	主轴转速（皮带式）	r/min	8000
电机	电压	V	380
	主轴电机功率	kw	11/15
	进给轴电机功率	NM	22
刀库	换刀方式	/	气动换刀
	刀库形式	/	机械式刀库
	刀库数量	Pcs	24
进给	快速进给速度	m/min	36
进给	切削进给速度	m/min	18
精度	重复定位精度	mm	±0.005mm
精度	定位精度	mm	±0.007mm
电力需求		kva	30
气源要求		Kg/cm	6-8
机床重量		Kg	6800
外形尺寸（长×宽×高）		mm	2900x2300x2480
